Ħafna nies għandhom nuqqas ta 'ftehim: jekk bolt ikun issikkat biżżejjed, qatt ma jinħall. Madankollu, taħt vibrazzjoni ta'-frekwenza għolja and impatt kontinwu fit-tagħmir industrijali, metodi ta 'rbit ordinarji ma jistgħux jifilħu kundizzjonijiet tax-xogħol fit-tul-. Anke boltijiet ta'-saħħa għolja użati fuq ix-chassis tal-ferrovija u l-makkinarju tqil-se jsofru ħoxna tal-ħajta u lura-taħt-ħbit fit-tul, vibrazzjoni u tagħbijiet li jalternaw, li jheddu direttament is-sikurezza tal-operat tat-tagħmir.
Xi nies jistgħu jistaqsu: issikkar estrem jista 'jillokkja kompletament il-bolt?
Din hija operazzjoni ħażina tipika. Li jaqbeż b'mod eċċessiv il-limitu ta 'preload tal-bolt mhux se jipprevjeni l-illaxkar; minflok, se tikkawża direttament deformazzjoni tat-tensjoni jew ksur fraġli tal-bolt, li twassal għal falliment serju tat-tagħmir.
Issikkar insuffiċjenti jwassal għal tillaxka, filwaqt li-issikkar eċċessiv jikkawża ksur. L-istandard ewlieni għall-kundizzjonijiet tax-xogħol industrijali huwa: l-ebda stress ta'-limitu żejjed, l-ebda tillaxka, u qfil stabbli. Dan l-artikolu żarma b'mod professjonali 7 strutturi mainstream ta' kontra l--laxkar tal-bolt għal-applikazzjoni tal-inġinerija fuq il-post.
1.Washer:Cost-effettivi iżda sensittivi- għall-Vibrazzjoni
Il-washer tar-rebbiegħa huwa l-aktar qfil bażiku kontra-laxkar. Fil-konjizzjoni konvenzjonali, l-iċċattjar tal-washer waqt l-issikkar jista 'jipprovdi forza ta' rebound elastika axjali kontinwa biex telimina t-tneħħija tal-ħajta u tevita li l-ġewż jinħall.
Madankollu, verifikata minn testijiet ta 'vibrazzjoni Junker professjonali, din l-istruttura hija adattata biss għal kundizzjonijiet tax-xogħol statiċi u ta'{0}}vibrazzjoni baxxa. Taħt shear laterali severi u tagħbijiet li jiżżerżqu reċiprokati, it-tensjoni tal-washer tar-rebbiegħa tinżel istantanjament għal żero, it-tneħħija tal-ħajta terġa 'tidher, u l-funzjoni kontra -laxkar tonqos kompletament, u tagħmilha inkompetenti għall-industrija tqila u xenarji ta' transitu ferrovjarju.

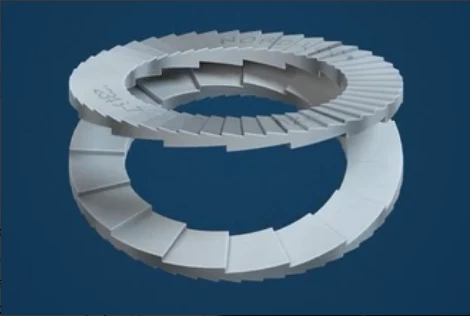

2.Double Wedge Lock Washer: Soluzzjoni Upgraded Anti-laxkar għal Vibrazzjoni Severa
Biex issolvi d-difett tal-falliment tal-vibrazzjoni tal-washers ordinarji tar-rebbiegħa, l-inġiniera żviluppaw woxers ta 'lock wedge doppji, li bħalissa huma waħda mis-soluzzjonijiet mainstream affidabbli kontra -laxkar għal kundizzjonijiet industrijali ta'-vibrazzjoni għolja.
Strutturalment, in-naħa ta 'barra tal-washer hija mgħammra b'serrati mwebbsa kontra -żliq, u n-naħa ta' ġewwa hija inklinazzjoni inklinata ta 'preċiżjoni. Meta installati b'żewġ woxers imqabbla mwaħħla wiċċ-i-wiċċ, is-snien imwebbsa ta 'barra jigdmu sewwa fil-wiċċ tal-kuntatt tal-metall, jissakkru kompletament l-ispostament ta' fuq u t'isfel tal-assemblaġġ tal-washer.
Il-mekkaniżmu ewlieni tiegħu kontra -laxkar huwa superjuri għal woxers tradizzjonali: vibrazzjoni-forza li tillaxka indotta ma tistax tkisser is-serratura tal-gidma ta 'barra u taġixxi biss fuq l-inklinazzjoni tat-twaħħil ta' ġewwa. Id-disinn ewlieni huwa li l-angolu tal-inklinazzjoni ta 'ġewwa huwa akbar mill-angolu taċ-ċomb tal-ħajta.
Ladarba l-ġewż għandu t-tendenza li jdur lura u jinħall, se jitla ''l fuq tul l-inklinazzjoni ta 'ġewwa, u b'lura tneħħi t-tensjoni ta' preload fuq il-bolt. Aktar ma tkun b'saħħitha l-vibrazzjoni tat-tagħmir, akbar tkun il-forza tal-ikklampjar, u jinkiseb qfil aktar strett taħt vibrazzjoni intensa.

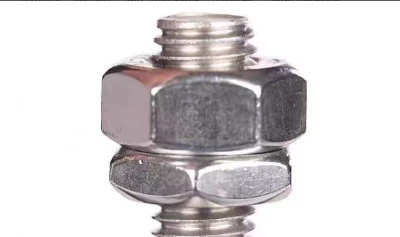

3.Double Nut Counter-issikkar: Zero-clearance Locking with Standard Parts
Mingħajr woxers speċjali ta' kontra l--laxkar, il--qawwa għolja ta' kontra-laxkar jista' jiġi realizzat biss permezz ta' qfieli standard permezz tal-proċess tal-issikkar tal-kontra-skorfina doppja.
Installa skorfina waħda ħoxna u skorfina waħda rqiqa f'munzell fit-tarf tal-bolt. Iċ-ċavetta kontra l--laxkar tinsab fl-operazzjoni finali tal-qfil tal-counter-: waħħal il-ġewż ħoxnin t'isfel u ssikka l-ġewż irqiq b'żewġ wrenches simultanjament biex tifforma pressjoni opposta bidirezzjonali.
Din il-forza inversa telimina kompletament l-ispazju ta 'twaħħil tal-ħajt, tirrealizza t-twaħħil riġidu sħiħ tas-snien tal-ħajt, tneħħi l-ivvjaġġar idle tal-ħajta, u tevita b'mod fundamentali l-ħajt lura -off ikkawżat mill-vibrazzjoni, li fih affidabilità għolja u żero rekwiżiti speċjali ta' aċċessorju.
4.Ġewż li jillokkja Awto-Integrat: Aċċessorju-Ġewż Uniku li jissakkar b'xejn
Biex tissimplifika l-operazzjoni ingombranti tal-ġewż doppju-, ġewż integrati li jsakkru awto- huma ddisinjati biex jiksbu prestazzjoni effiċjenti kontra-laxka b'biċċa waħda, prinċipalment maqsuma f'żewġ tipi mainstream bi prinċipji ta 'ħidma differenti.

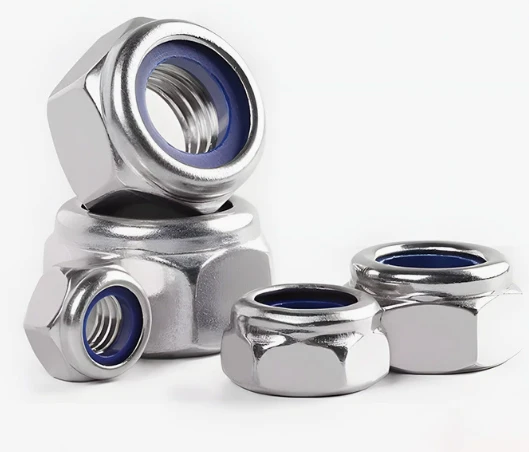

1.Najlon Daħħal Lock Nut
Ċirku tan-najlon ħieles tal-ħajt-huwa riservat fid-denb tal-ġewż b'dijametru ta' ġewwa kemmxejn iżgħar mid-dijametru nominali tal-bolt. Meta l-bolt jiġi invitat, joħroġ iċ-ċirku tan-najlon biex jifforma mudelli ta 'ħajt imqabbla. Filwaqt li bbażat ruħha fuq l-elastiċità għolja u d-damping għoli tan-najlon, jipprovdi forza ta 'ikklampjar ta' ċirku sħiħ-kontinwu fuq il-bolt u jrażżan b'mod effettiv ir-rotazzjoni tal-ħajt indotta mill-vibrazzjoni-.

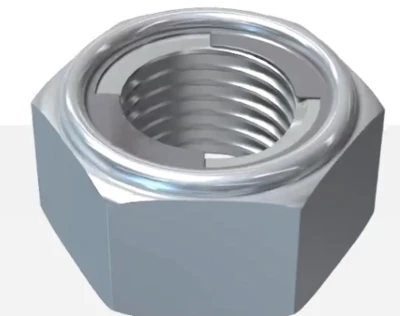

Meta tadotta struttura kollha tal--metall, tadatta għal kundizzjonijiet tax-xogħol estremi bħal temperatura għolja u tniġġis taż-żejt tqil fejn il-materjali tan-najlon ifallu. Il-port tal-ħajt ta 'fuq huwa ttimbrat mekkanikament f'ellissi żgħira matul il-produzzjoni.
Meta bolt tond standard jiġi invitat, jespandi bil-forza l-port ellittiku. Il-korp tal-metall jiġġenera stress ta 'rebound elastiku kontinwu biex jikklampja l-ħajt tal-bolt b'mod uniformi mid-direzzjonijiet kollha, jirrealizza qfil riġidu permezz ta' interferenza tal-metall pur tajbin mingħajr attenwazzjoni elastika u b'durabilità superjuri.

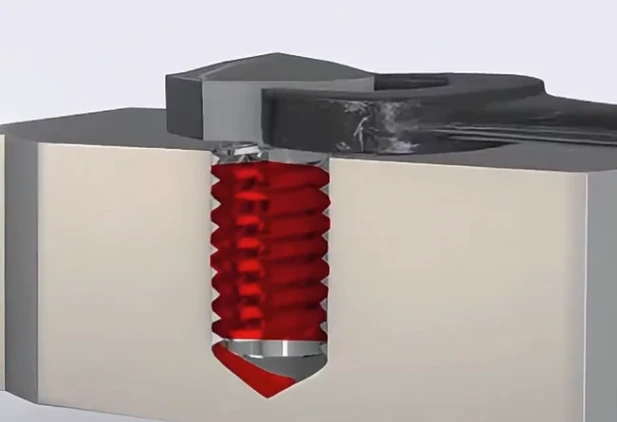

5. Adeżiv li jillokkja l-ħajta: mili u tqaddid kimiku
Għal tagħmir ta' preċiżjoni u assemblaġġ ta' -ħjut żgħar fejn l-istrutturi tal-washer u tal-ġewż jikkawżaw redundancy tal-volum, l-adeżiv anerobiku tal-illokkjar tal-ħajt iservi bħala l-aħjar soluzzjoni kimika universali kontra l--laxkar.
Il-karatteristika ewlenija tal-adeżiv anerobiku hija: mhux-kura fl-arja, kura rapida taħt iżolament tal-arja. Wara li jkun miksi fuq il-wiċċ tal-ħajta u invitat issikkat, il-kolla fil-qasma tal-ħajt hija iżolata mill-arja u malajr tfejjaq f'saff iebes biex timla l-vojt tal-ħajt mikroskopiku kollu.
Il-prinċipju ta 'anti-laxkar tiegħu jinkludi mili u twaħħil: l-adeżiv vulkanizzat jiffissa l-pożizzjoni relattiva tas-snien tal-ħajt biex jelimina l-lakuni li tħawwad, u jgħaqqad l-uċuħ tal-metall tal-bolt u tal-ġewż biex itejjeb id-damping tar-rotazzjoni tal-ħajt u jirreżisti t-torque li jħallat il-vibrazzjoni.
Gradi ta' saħħa differenti japplikaw għal kundizzjonijiet differenti: adeżiv ta' saħħa-baxxa jappoġġja ż-żarmar u l-assemblaġġ ripetuti; L-adeżiv ta' qawwa medja u-għoli jirrealizza qfil permanenti, adattat għal xenarji ta'-temperatura għolja, mikro-vibrazzjoni u siġillar ta' preċiżjoni, b'funzjonijiet addizzjonali kontra-sadid u kontra-korrużjoni.

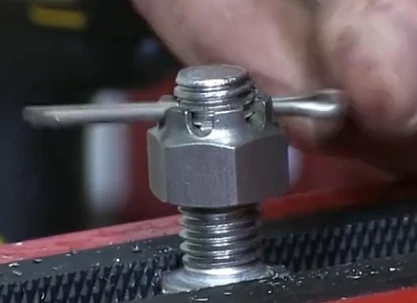

6.Split Pin + Ġewż tal-Kastell: Qfil Riġidu Mekkanika Sfurzata
Bħala struttura ta' qfil mekkaniku passiv klassiku, tintuża ħafna f'xenarji ta'-sigurtà-għoli bħal makkinarju tal-kostruzzjoni, sospensjoni tal-vetturi u tagħmir tal-irfigħ. Jabbanduna l-illokkjar tal-frizzjoni u jelimina l-illaxkar kompletament permezz ta 'limitu riġidu strutturali.
L-iżvantaġġi ewlenin tiegħu huma installazzjoni kkumplikata, nuqqas ta'-użu mill-ġdid u rekwiżiti ta' preċiżjoni għolja tal-allinjament, għalhekk huwa applikat biss għal komponenti ewlenin ta' tagħbija-bearing u sikurezza-li jillimitaw aktar milli assemblaġġ ħafif tal-massa.
7.Serrated Flanġ Awto-ġewż tal-qfil: Struttura Integrata ta' Qfil ta' -effiċjenza għolja
Bħala soluzzjoni ottimizzata industrijali integrata, il-ġewż li jissakkar waħdu tal-flanġ bis-snien jgħaqqad il-funzjonijiet ta' pressjoni, ta' kontra -żliq u ta' qfil waħdu-f'parti waħda. Ma teħtieġ l-ebda woxers jew kolla addizzjonali, li tissimplifika l-assemblaġġ filwaqt li tiżgura prestazzjoni għolja kontra -laxkar, użata ħafna f'partijiet tal-karozzi u tagħmir awtomatizzat.
Il-pjanċa tal-flanġ integrata fil-qiegħ tal-ġewż hija pproċessata b'serrazzjonijiet radjali mwebbsa densi. Waqt l-issikkar, is-serrati tagħfas fil-metall tal-wiċċ tal-biċċa tax-xogħol biex jiffurmaw limitu fiżiku tal-gidma, jissakkar kompletament il-grad ta 'rotazzjoni ċirkonferenzjali tal-ġewż ta' libertà.
Meta mqabbel mal-ġewż ordinarju, għandu tliet vantaġġi ewlenin: il-flanġ iżid iż-żona tal-ġarr biex jevita t-tgħaffiġ tal-biċċa tax-xogħol; l-istruttura integrata telimina r-riskji ta' waqgħa aċċessorji u ssaħħaħ ir-reżistenza kontra l-{0}}vibrazzjoni u t-tqattigħ; il-proċess simplifikat jadatta għall-produzzjoni tal-massa awtomatizzata b'effiċjenza u affidabilità bilanċjati.
